Размеры и цвета штрих кода

Каким должен быть размер штрих кода

Номинальные размеры символа штрихового кода ean-13
  • ширина символа – 37,29 мм;
  • высота символа – 25,93 мм;
  • высота штриха – 22,85 мм;
  • левая свободная зона – 3,63 мм (или 11Х);
  • правая свободная зона – 2,31 мм (или 7Х);
  • штрихи, образующие левый и правый знаки-ограничители, а также центральный знак-ограничитель должны быть удлинены вниз  на 1,65 мм (или 5Х).
  • высота цифр в символе номинального размера - 2,75 мм;
  • минимальное расстояние от верхнего края цифр до нижнего края штрихов - 0,5Х (0,165 мм).



Допускается как пропорциональное увеличение символа EAN-13 до 200% от номинальных размеров, так и уменьшение до 80%:
  • Номинальный  размер (со свободными зонами): 37,29 мм х 25,93 мм (100%)
  • Минимальный  размер (со свободными зонами): 29,83 мм х 20,74 мм (80%)
  • Максимальный размер (со свободными зонами): 74,58 мм х 51,86 мм (200%)
Вероятно многие видели “красивые” штриховые коды, представляющие собой узкую и вытянутую лесенку. Для достижения этого эффекта изготовители этикетки сильно урезают символы штрихового кода по высоте, не изменяя горизонтальных размеров. Усечение штрихового кода по высоте недопустимо! Уменьшение высоты символа при сохранении его горизонтальных размеров (усечение) препятствует нормальной работе многолучевых сканеров, которые широко используются в супермаркетах.
Номинальные размеры символа штрихового кода itf-14
Номинальный размер (с рамкой): 152.40 mm x 41.40 mm (100%)
Не допускается увеличение размеров ITF-14 более 100% и уменьшение менее 25%.




Размеры штриховых кодов для печати на упаковке
До каких размеров можно изменять штриховой код EAN-13?
Допускается как пропорциональное увеличение символа EAN-13 до 200% от номинальных размеров, так и уменьшение до 80%. Штриховые коды можно изменять пропорционально меньше или больше размеров, установленных в спецификациях. Насколько маленьким может быть штриховой код, определяется тем принтером, на котором он будет печататься,  и тем сканером, которым он будет считываться. EAN/UPC не могут быть меньше строго определенного размера, который составляет 80%  от номинального. Это допускается только тогда, когда печатная техника может воспроизвести код требуемого размера и обеспечиваются необходимые допуски. Желательно избегать ситуаций, когда необходимо печатать коды - EAN/UPC с коэффициентом увеличения 0,8. Также не следует при отступлении от правил уменьшать высоту штрихового кода более чем на 30%. Она не должна быть меньше 16 мм. Следует учесть что, при уменьшении высоты штрихкодового кода, уменьшается вероятность его успешного считывания. Решение уменьшить или увеличить размер кода принимается до изготовления печатной формы, так как увеличение или уменьшение уже напечатанных кодов ведет к ухудшению качества изображения.

Штриховые коды могут быть напечатаны с разными размерами. Выбираемый размер, помимо среды сканирования, также зависит от условий печати. Небольшой штриховой код может использоваться если хорошее качество печати сочетается с хорошим качеством подложки. Нужно выбрать подходящий размер символа, что бы он подходил к заранее выделенному для штрих кода пространству на упаковке.
Для каждого типа штрих кода его размер может меняться в пределах между минимальным и максимальным значениями. При прямой печати он определяется печатным устройством после испытаний. Оборудование, которое строит штрих коды из пикселей или точек не сможет производить штриховые коды в полном диапазоне размеров.
При принятии решения о размере символа штрихового кода должна учитываться среда, в которой будет производиться сканирование. Символы штрих кода EAN-13, предназначенные для применения в розничной торговле, могут быть настолько мелкими, насколько это позволяет качество печати, а для условий склада символы штрих кода ITF-14 должны быть достаточно крупными для сканирования со значительного расстояния.
Размеры символов штрихового кода EAN-13 в зависимости от коэффициента увеличения.
Sizes_of_bar_code_symvols
Свободные зоны
Во всех типов штриховых кодов должны быть свободные зоны перед первым штрихом и после последнего штриха.
Свободная зона чрезвычайно важна и должна соблюдаться. Размер площади Свободной зоны различается в зависимости от размера символа и типа штрихового кода. Любая печать в пределах свободной зоны может препятствовать считыванию символа штрихового кода.



Значение свободных зон для номинального размера символа штрих кода EAN-13
Каким должен быть цвет штрих кода

Цвета и контрастность
При выборе цвета  штрихового кода всегда надо обращать внимание на контрастность штрихов и пробелов.
Оптимальным сочетанием  цветов для  штрихового кода является черные штрихи на белом фоне.
Если Вы хотите использовать другие цвета, то следуйте таким  рекомендациям:
- в  штриховом кода для штрихов используйте темные цвета (например, черный, темно-синий, темно-коричневый или темно-зеленый). Для светлых зон в штриховом коде используйте светлые тона (например, белый).
- в дополнение к светлому фону можно использовать и "красноватые" оттенки: оранжевый, розовый, персиковый, желтый.
Большинство современных сканеров штриховых кодов имеют инфро-красный источник излучения, и по этой причине  следует избегать применения этого  спектра  при выборе цвета для фона штрихов.
Зачастую фон штрихового кода не печатается, так как является цветом подложки. Если же предусматривается печатание фона для  штрихового кода, то в этом случае фон должен контрастно отличаться от цвета полосок. Используя черные полосы и светлые пробелы, Вы выбираете наиболее оптимальное цветовое сочетание, которое будет надёжно считываться сканером штриховых кодов.
Какой цвет должен быть у штриховых кодов
Самое идеальное это когда штрихи символа штрихового кода черные, а поле, на котором они печатаются белое. В этом случае обеспечивается наивысшая контрастность.
Но это условие не всегда соблюдается на практике, так как многие производители хотят видеть штрих код, как элемент дизайна упаковки своих товаров и зачастую после того, как упаковка с таким штрих кодом уже выпущена большим тиражем выясняется, что штрих код не считывается сканером. Штрих код выполняет определенную задачу и лучшее и гарантированное ее выполнение сохранять черно-белое сочетание. Но, если Вы хотите сделать штрих код в цвете, то нужно соблюдать основные правила, касающихся цвета, контраста и изображения и тогда можно создавать читаемые штриховые коды любых цветов и на любом типе упаковочного материала.
Ниже приведены цветовые сочетания штриховых кодов, считываемые и не считываемые сканером.

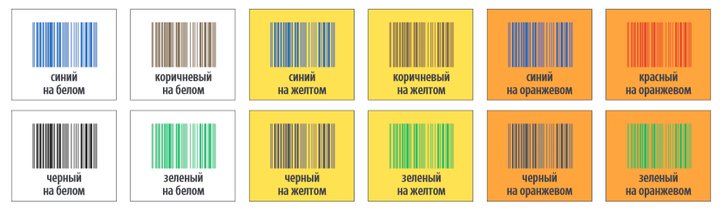

Цветовые сочетания, считываемые сканером
Считываются при определенных условиях

Не считываются при определенных условиях

Цветовые сочетания, не считываемые сканером
